首頁進口晶振有源晶振,貼片晶振,NDK晶振,NT3225SA晶振,溫補晶振

有源晶振,貼片晶振,NDK晶振,NT3225SA晶振,溫補晶振

編號：10254555
頻率：10.0~40.0MHZ

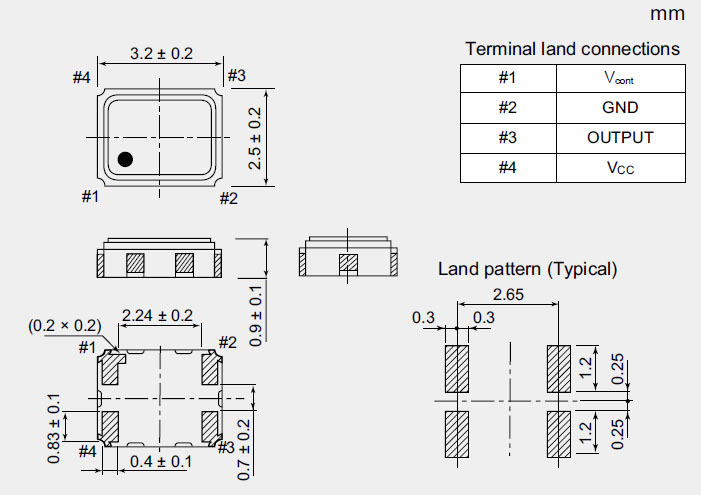

尺寸：3.2*2.5mm

NT3225SA溫補晶振,石英晶體振蕩器,NDK貼片晶振,溫補晶體系列,TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶...

分享到

NT3225SA溫補晶振,石英晶體振蕩器,NDK貼片晶振,溫補晶體系列,TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.目前的TCXO采用了離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能控制在±2ppm,一般只能保持在±5ppm；2.產品的激勵功率相關性參數有大幅提升；3.產品的長期老化率可保證在±2ppm之內.

晶振規格參數	型號NT3225SA
額定頻率范圍 (MHz)	10 to 40
電源電壓 (V)	+1.8 +2.8
負載阻抗	10 kΩ//10 pF
工作溫度范圍(*1) / 儲存溫度范圍 (°C)	-30 to +85 / -40 to +85
消耗電流 (mA)	Max. 1.5(標準頻率 : 10 to 26MHz) Max. 1.7(標準頻率 : 38.4MHz)
輸出電壓	Min. 0.8 V(p-p) (DC Coupling (*2))
頻率溫度特性	Max. ±0.5×10^-6
電源電壓變動的頻率特性	Max. ±0.2×10^-6 / V_CC ±5 %
負載變動的頻率特性	Max. ±0.2×10^-6/(10 kΩ//10 pF)±10 %
老化率	Max. ±1.0 ×10^-6/year

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

（3）請勿清洗開啟式產品

（4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用產品.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
