首頁歐美晶振Cardinal晶振,CX1612晶振,進口貼片晶振

Cardinal晶振,CX1612晶振,進口貼片晶振

編號：51710311
頻率：24~54MHz

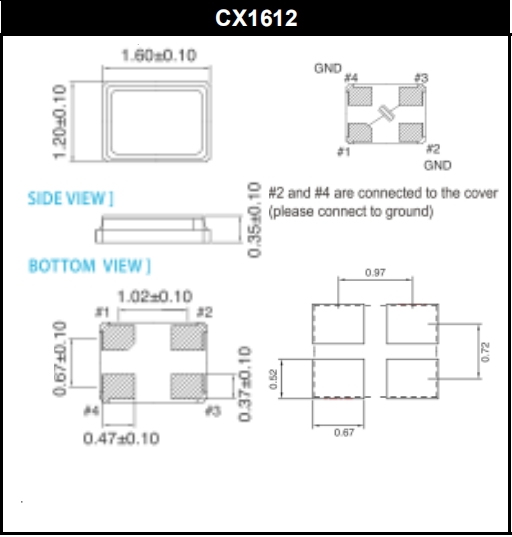

尺寸：1.6*1.2*0.35mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖...

分享到

　 Cardinal晶振,CX1612晶振,進口貼片晶振.貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器（偏差大）和普通的壓電石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

　石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

Cardinal Components公司除了在貼片晶振,振蕩器,TCXO和VCXO石英基于時鐘產品的商品市場上的競爭對手外,還有哪些產品?在Cardinal Components,Inc.自1986年以來,我們一直向北美,歐洲和亞洲的電子行業供應最優質的石英晶體振蕩器.在我們的歷史中,我們與許多客戶保持著長期的合作關系.他們回來是因為他們知道,不管挑戰如何,Cardinal都能完成工作.

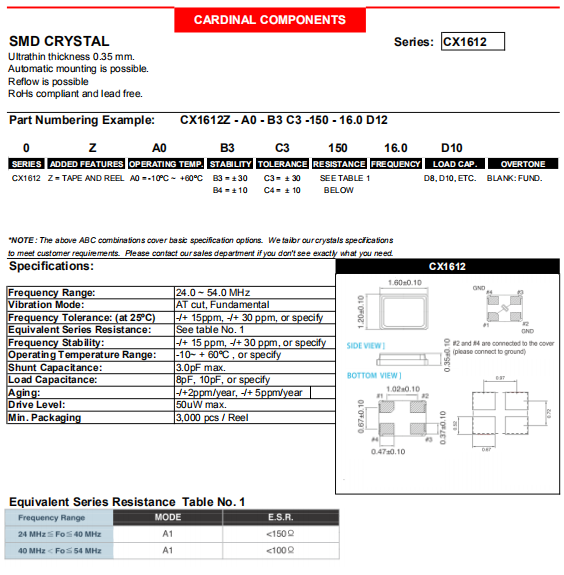

Cardinal晶振	單位	CX1612晶振	石英晶振基本條件
標準頻率	f_nom	24~54MHz	標準頻率
儲存溫度	T_stg	-40°C～+85°C	裸存
工作溫度	T_use	-10℃~+60℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±15ppm ±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.gd-newstours.com/
頻率溫度特征	f_tem	±50× 10^-6 /-30°C～+85°C	超出標準的規格請聯系我們.
負載電容	C	8pF,10pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存進口耐高溫晶振產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度:溫度:+15°C至+35°C,濕度25%RH至85%RH(請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容).

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

安裝時注意事項

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至SMD晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

超聲波清洗

(1)使用AT-切割晶體和表面聲波(SAW)諧振器/聲表面濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下,晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

(3)請勿清洗開啟式產品

(4)對于可清洗產品,應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等.

(5)焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響晶振的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
